廣告門已經普遍的出現在人們的眼前了，但是廣告門的安裝經常會難倒新老客戶，雖說我們正常的發貨的同時會附帶廣告門的說明書，下面就有門客邦成都自動門公司小編來簡單的概述一下廣告門安裝方法及廣告門控制器接線圖！

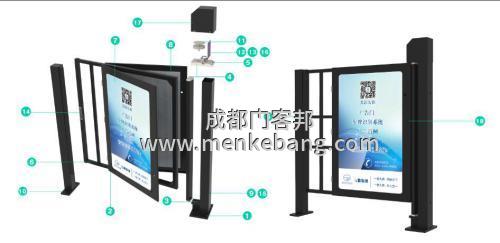

廣告門安裝示例圖

廣告門安裝方法一、 ①固定點擊端立柱（膨脹螺絲12/10）

廣告門安裝方法二、 ②上門體門體圓槽對齊，③先上④后下，

⑤上部固定螺母

廣告門安裝方法三、 ⑥確定門的伸拉長度

最大值：1.6米 配套支架“井”（類似井字）

最小值：1米 不拉伸 不要“井”支架

1.4米 配一套支架“井” 需要截

1.2米 配一套

廣告門安裝方法四、⑦1.上廣告面

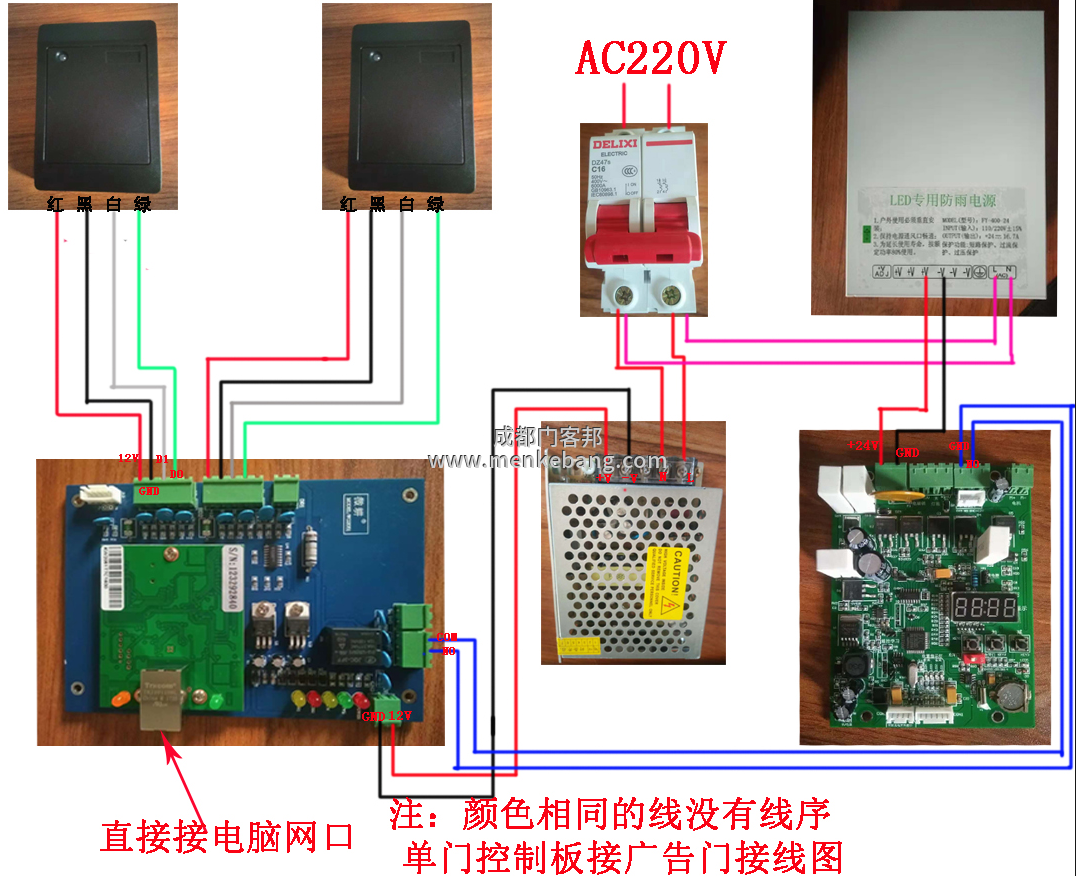

門禁廣告門控制器接線圖

⑧上端：磁力壓條，兩側夾住

⑨2.接線 24V電源 紅色

正極：12V電源 灰色

負極：控制板GND端頭

3.時控開關：白天不亮，晚上亮

成都小區廣告門安裝方法五、⑩固定另一根立柱

廣告門安裝方法六、??齒輪、主板相對應的孔接上

上電機接線 ?電機線：M+、M-

?磁力鎖：+、- 線位開關兩端：

廣告門控制器接線視頻

一端接主板限位開關凹

另一端（4根）紅：+5V，黑：負極，

黃、綠：開關鎖

主板上：紅外遙控

廣告門安裝方法七、 ?電源接線（<-N）

電源線： 1、24V 一號接線

2、12V 一號接線

廣告門安裝方法八、 ?主板上面：調速、力度、燈亮度

?最后把蓋蓋上 ?最終效果

完成以上安裝步驟，廣告門就可以正常的使用了。
