隨著管材行業的逐步發展，鋼管在產品質量、制造技術、養護技術等方面不斷得到優化提升。螺旋鋼管由于各種優勢，在管材行業中一直處于優勢地位，使用率高使用時間長，且相較其他類型的鋼管，螺旋鋼管強度更大，堅固耐用，生產效率高，生產成本較低。那么螺旋鋼管的生產流程到底是怎樣的呢，下面就由小編為大家詳細解答。

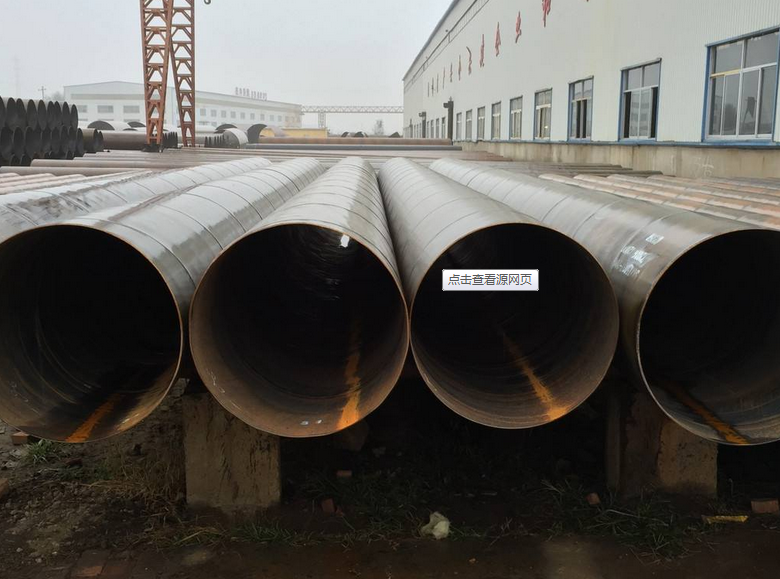

螺旋鋼管生產流程：
1進廠原材料理化性能的檢查,鋼板外觀檢查。
2 開卷板探：將鋼板開卷后進入生產線,首先進行全板超聲波檢驗。
3 矯平銑邊：通過壓砧機使原來卷曲的鋼板平整,再通過銑邊機對鋼板兩邊緣進行雙面銑削,使之達到要求的板寬、板邊平行度和坡口形狀。
4 剪切成型：在生產線上將鋼板沿外沿螺旋卷曲成管狀。
5 對焊切割：采用先進的雙面埋弧焊技術進行預焊接，內焊接，外焊接。將焊接成型的鋼管使用等離子尺切割成規范長度。
6 目視檢查：由專業技術人員對一些基本的參數進行檢查。
7. 超聲波探傷：對內外焊縫及焊縫兩側母材進行100%的檢查。
8. X射線探傷:對內外焊縫進行100%的X射線工業電視檢查,采用圖象處理系統以保證探傷的靈敏度。
9 打壓試驗:在水壓試驗機上對鋼管進行逐根檢驗以保證鋼管達到標準要求的試驗壓力。
10. 倒棱平頭：將檢驗合格后的鋼管進行管端加工,達到要求的管端坡口尺寸
11. 最后檢查：再次進行超聲波和X射線探傷以及進行管端磁粉檢驗,檢查是否存在焊接問題及管端缺陷。
12. 噴標入庫。

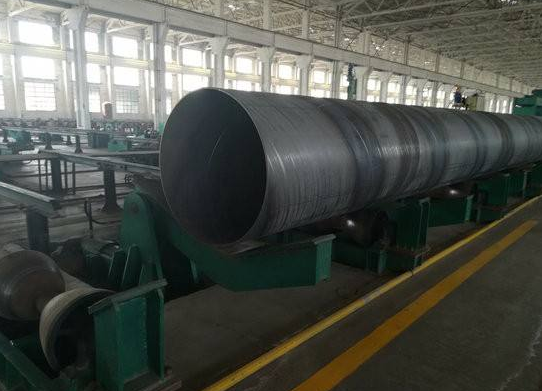

焊縫處理
1.如間隙過大，則造成鄰近效應減少，渦流熱量不足，焊縫晶間接合不良而產生未熔合或開裂。
2.如間隙過小則造成鄰近效應增大，焊接熱量過大，造成焊縫燒損;或者焊縫經擠壓、滾壓后形成深坑，影響焊縫表面質量。
將管坯的兩個邊緣加熱到焊接溫度后，在擠壓輥的擠壓下，形成共同的金屬晶?；ハ酀B透、結晶，最終形成牢固的焊縫。螺旋鋼管若擠壓力過小，形成共同晶體的數量就小，焊縫金屬強度下降，受力后會產生開裂;如果擠壓力過大，將會使熔融狀態的金屬被擠出焊縫，不但降低了焊縫強度，而且會產生大量的內外毛刺，甚至造成焊接搭縫等缺陷。

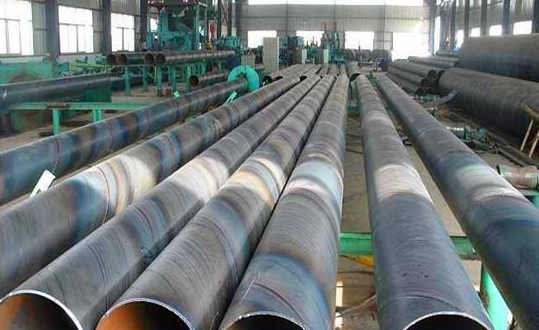

螺旋鋼管主要工藝特點：
a. 成型過程中,鋼板變形均勻,殘余應力小,表面不產生劃傷。加工的螺旋鋼管在直徑和壁厚的尺寸規格范圍上有更大的靈活性,尤其在生產高鋼級厚壁管,特別是中小口徑厚壁管方面具有其他工藝無法比擬的優勢, 可滿足用戶在螺旋鋼管規格方面更多的要求。
b. 采用先進的雙面埋弧焊的工藝，可在最佳位置實現焊接，不易出現錯邊、焊偏和未焊透等缺陷,容易控制焊接質量。
c. 對鋼管進行100%的質量檢查,使鋼管生產的全過程均在有效的檢測、監控之下，有效地保證了產品質量。
d. 整條生產線的全部設備具備與計算機數據采集系統聯網的功能,實現數據即時傳輸,由中央控制室對生產過程中的技術參數。

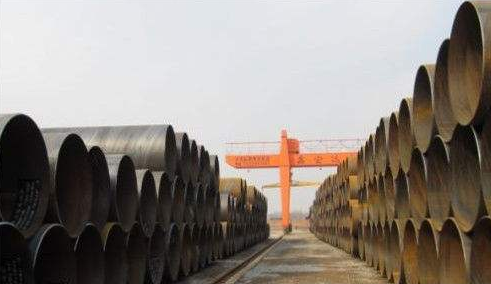

螺旋鋼管堆碼存放
1、螺旋鋼管堆碼的原則要求是在碼垛穩固、確保安全的前提下，做到按品種、規格碼垛，不同品種的材料要分別碼垛，防止攪渾和相互侵蝕；
2、禁止在螺旋鋼管垛位四周存放對鋼材有侵蝕作用的物品；
3、螺旋鋼管垛底應墊高、堅固、平整，防止材料受潮或變形；
4、同種材料按入庫先后分別堆碼；
5、露天堆放的螺旋鋼管型鋼，下面必需有木墊或條石，垛面略有傾斜，以利排水，并留意材料安放平直，防止造成彎曲變形；
6、螺旋鋼管堆垛高度，人工功課的不超過1.2m，機械功課的不超過1.5m，垛寬不超過2.5m；
7、垛與垛之間應留有一定的通道，檢查道一般為0.5m，出入通道視材料大小和運輸機械而定，一般為1.5～2.0m；
8、露天堆放角鋼和槽鋼應俯放，即口朝下，工字鋼應立放，鋼材的I槽面不能朝上，以免積水生銹；
9、垛底墊高，若倉庫為向陽的水泥地面，墊高0.1m即可;若為泥地，須墊高0.2～0.5m。若為露天場地，水泥地面墊高0.3～0.5m，沙泥面墊高0.5～0.7m。
