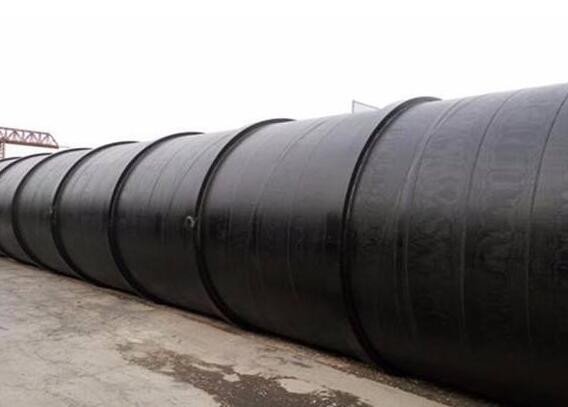

螺旋鋼管進行環氧煤瀝青防腐是目前最簡單的防腐方式了，主要要求不高不但可以在廠家進行防腐處理，還可以在工地上直接進行防腐。

1、防腐的環氧煤瀝青油漆施工根據現場條件采用刷涂的方式。

2.鋼材除銹經檢查合格后涂刷底漆和面漆，涂漆時盡可能留出鋼材裝配的焊縫位置，預留長度約為壹5零mm ，以免焊接時難以清根，影響焊接質量。

3. 對于螺旋鋼管表面坑塵程度較大（＞2mm 以上），尚應拌制膩子將其補平。

4. 環氧煤瀝青漆混合配制好拌勻后將其熟化壹5 ～叁零min ，并在4 小時內用完。

5. 底漆表干后固化前涂刷第一道面漆，面漆實干后固化前涂刷第二道面漆。施工時，往往在工序流程上是連續的，因此需要特別注意油漆的涂裝間隔時間，保證涂裝間隔在最小和涂裝間隔之間。現場施工時，要根據涂料的性能和天氣條件確定涂裝的間隔時間。

6. 如果油漆復涂間隔太長，則需要將油漆表面用砂布或砂輪打毛后再涂刷后道漆。

7. 鋼材噴砂合格后應立即涂刷底漆，因此，應同時注意粉塵對涂漆的影響，涂漆時盡可能遠離噴砂區域或暫停噴砂施工。

8.環氧煤瀝青漆作業應按隨貨所到的材料說明書和規范要求進行操作。

9. 油漆作業施工用具應干凈，使用過程中的清理和用完后處理應適當。

10. 涂刷時，層間縱橫交錯，每層往復進行。涂漆的時間間隔應符合涂料的技術要求，漆膜厚度符合設計要求。漆膜在干燥過程中，應保持周圍環境清潔，防止漆膜表面受污。
